Сегодня многие семьи стараются приобрести для себя недорогой загородный домик, а некоторые такое «счастье» получают бесплатно – в наследство. К сожалению, старые дома не всегда обустроены необходимыми коммуникациями. Чаще всего, в них отсутствует не только канализационная система, но и банальное водоснабжение, что для современного человека является настоящей катастрофой. Поэтому отсутствие этих составляющих должно стать поводом обращения к строительно-проектным организациям, которые выполнят проектирование водоснабжения и водоотведения на данном участке.
В процессе проектирования выполняется гидравлический расчёт как горячего, так и холодного водопровода. Также выполняется расчёт диаметров кольцевого водопровода, рассчитываются потери напора, а также определяется необходимый расход воды на случай пожара.
Качество проекта сильно влияет на формирование условий последующий эксплуатации, качество работы и срок службы системы водоснабжения. Каждый элемент системы нужно тщательно подобрать, чтобы не возникла перегрузка её отдельных узлов. Очень важно доверить разработку проекта профессионалу, у которого за спиной есть опыт работы в этой сфере.
Нормативы и правила при проектировании инженерных сетей
Очень часто владельцы сельских домов считают статью расходов на проектирование абсолютно необязательной. Но такая экономия может обернуться ещё большими финансовыми тратами, да ещё и потерей времени.
Все ошибки, допущенные при самостоятельном проектировании, проявятся уже на стадии выполнения монтажа. Одной из неприятных проблем может стать перерасход труб. И это – в лучшем случае. А в худшем – семья получит нестабильно работающую систему, которая в самый неподходящий момент не вынесет нагрузки и создаст «маленький Армагеддон» в виде большого потопа.
Проектирование коммуникационных систем, как и любого другого строения, является достаточно ответственной и сложной работой. Тем более, если с этой задачей приходится сталкиваться человеку без определенных навыков.
Совет. Чтобы проект водоснабжения и канализации был грамотным и гарантировал качественную и долгую работу всей системы, следует при его создании руководствоваться определенной документацией, где изложены основные нормы и требования к строительству данных систем.
Когда выбирается оптимальный вариант прокладки водопровода, рекомендуется руководствоваться некоторыми факторами:
- свойствами материалов, которые будут эксплуатироваться;
- возможностью удобного сервиса;
- компактностью элементов;
- затратами на комплектующие и на монтаж (такие затраты зависят от протяженности линий и от количества соединений).
Выбор места расположения головных водопроводных сооружений и башни. Трассировка водопроводной сети
При использовании в качестве источника водоснабжения реки, место расположения водозабора принимаем выше населенного пункта по течению реки, с таким расчетом, чтобы поверхностный загрязненный сток с территории города не мог попасть в воду, забираемую водозаборными сооружениями. Очистные сооружения, резервуары чистой воды и насосную станцию второго подъема располагаем в непосредственной близости от водозабора.
Для уменьшения высоты водонапорной башни (с целью ее удешевления), ее располагаем на самом высоком месте населенного пункта, в пределах застроенной части.
Установив местоположение насосной станции и водонапорной башни, начинаем проектировать на плане города трассы водоводов и водопроводной сети.
Водопроводная сеть состоит из магистральной и распределительной. Гидравлическому расчету подвергаем только магистральную сеть. При выполнении курсового проекта проектируем магистральную сеть, состоящую из 4 замкнутых колец, исходя из следующих основных положений:
- главные магистральные сети, основное назначение которых состоит в транспортировке воды в наиболее удаленные районы, должны совпадать с продольным направлением застройки, равномерно охватывать территорию города и вместе с тем подавать воду в удаленные районы кратчайшим путем;
- магистральные линии следует прокладывать по наиболее возвышенным точкам территории, чтобы обеспечить достаточные свободные напоры в распределительной сети;
- для обеспечения бесперебойной подачи воды потребителям, число магистралей должно быть не менее двух. Расстояние между ними 600-800 м. Для распределения воды в случае аварии на отдельных участках этих линий или при пожаре магистрали связываются перемычками, расстояние между которыми принимается 800–900 м;
- следует стремиться к тому, чтобы сеть имела, возможно, меньшую протяженность участков. Это достигается при условии, что линии наружного контура сети обеспечивают двухстороннее питание потребителей, то есть магистрали и перемычки должны находиться внутри городской застройки;
- Насосная станция второго подъема и водонапорная башня соединяются с кольцевой сетью двумя водоводами.

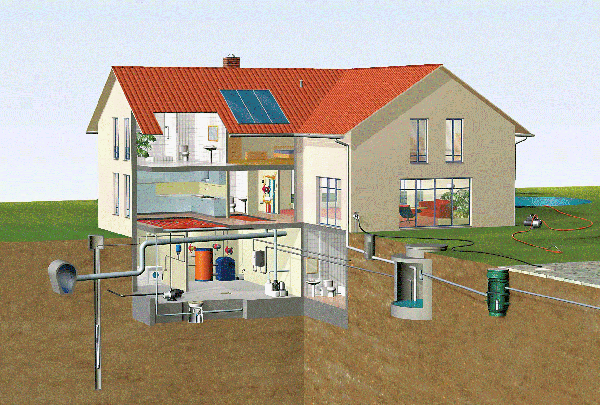

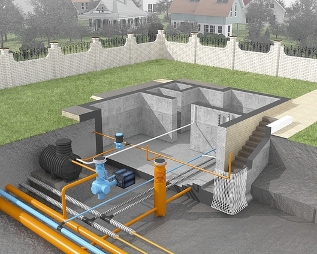

Схемы подключения водоснабжения частного дома
Традиционным сегодня считается два основных варианта подключения дома к системе водоснабжения:
- Водоснабжение от системы центрального водопровода;
- Автономная система водоснабжения усадьбы.
Принципиальное различие двух этих систем заключается в источнике водоснабжения – для первого варианта от централизованного водопровода это врезка в существующие, проложенные под землей трубы центрального водопровода. Второй вариант это использование в качестве источника водоснабжения колодца или скважины на участке и соответственно монтаж в доме всего оборудования, необходимого для работы водопровода.
Схема подключения от центрального водопровода в обязательном порядке требует разработки проекта подключения водопровода к центральной водопроводной сети. При такой схеме подключения необходимо получение разрешений на врезку, разработка проекта, установка необходимых приборов учета воды и согласование с организациями, имеющими на трассе прокладки труб подземные коммуникации.
Для автономной системы создание проекта подразумевает проведение расчета необходимого оборудования и материалов, учета особенностей грунтов, качества и количества воды и просчет затрат на проведение работ.
Для подключения к центральному водопроводу потребитель получает:
- Постоянный и стабильный напор воды в водопроводе;
- Качественную водопроводную воду, отвечающую санитарным стандартам качества;
- Возможность установки только сантехнических приборов и прокладки труб;
Вместе с тем, подключение к центральному водопроводу требует прохождения ряда бюрократических процедур и трату большого количества времени для получения разрешения и согласования проекта в инстанциях. Однако, как показывает практика при подключении в системе центрального водопровода составление проекта и вся бюрократическая волокита с успехом может быть выполнена проектными бюро, которые занимаются проектированием инженерных систем.
Создание системы автономного водопровода позволяют:
- Обеспечить дом водой независимо от наличия централизованного водопровода;
- Существенно сэкономить в будущем на плате за воду;
- Оградить себя от бюрократической волокиты, поскольку автономный водопровод не требует согласования проекта с водоканалом и прочими организациями.

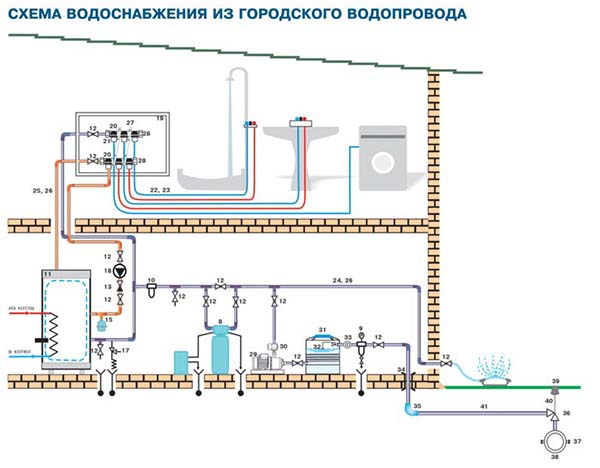

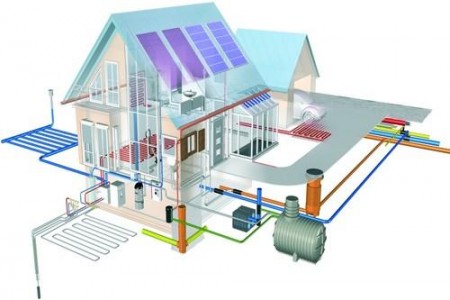

Порядок составления проекта водоснабжения частного дома с подключением к центральному водопроводу
Подготовка к началу проектирования водопровода с подключением от централизованной системы подразумевает приведение в порядок всех документов, закрепляющих право собственности на дом и земельный участок. На первом этапе необходимо получить в отделе геокадастра план участка масштабом 1:500, на котором в обязательном порядке должны быть отмечены все имеющиеся подземные коммуникации, проходящие по участку и трассе прокладки труб от центральной трубы водопровода.
Далее, для получения технических условий подключения необходимо обратиться в местный водоканал. Кроме того, что эта процедура в отдельных регионах платная, необходимо быть готовым, что технические условия подключения будут готовы на протяжении 30 дней. Составление проекта после получения технических условий тоже платная процедура и она в обязательном порядке заказывается в проектном бюро или проектной группе самого водоканала. Согласование на подключение от санитарно-эпидемиологической службы получается при наличии технических условий, при этом срок получения согласования также определяется 30 дней. И хотя проектная организация чаще всего сама проводит согласование проекта с остальными городскими коммунальными службами – энергетиками, газовой компанией, компаниями связи рационально получить разрешение на прокладку трубы у этих компаний самим заявителем, ведь срок ответа на обращение в эти органы также равен 30 дням.
И уже после составления проекта со всеми согласованиями весь пакет документов необходимо зарегистрировать в СЭС, для получения разрешения.
Следует заметить, что в большинстве случаев в самой проектной организации предложат стандартную схему водопровода в доме с несколькими точками подключения сантехники и бытовых приборов. Внутренняя разводка водопровода в доме при этом будет выступать не догмой, а скорее рациональным началом к постоянному усовершенствованию системы. Такой подход проектными организациями связан с тем, что в процессе строительства дома могут вноситься, незначительные или даже значительные коррективы и внутренняя разводка может быть изменена в соответствии с новыми реалиями. Но вот вопрос установки водомера все-таки в большинстве случаев будет решен однозначно – его установят в соответствии с проектом в том месте, где указано в проекте.
В ходе проектирования, если этим занимается ответственное бюро непосредственно на месте съемки объекта будут учитываться пожелания владельца о размещении приборов и порядке прокладки коммуникаций. Но в случае постройки стандартного дома по типовому проекту дома проект водопровода также будет выполнен по типовому образцу для этой серии домов.

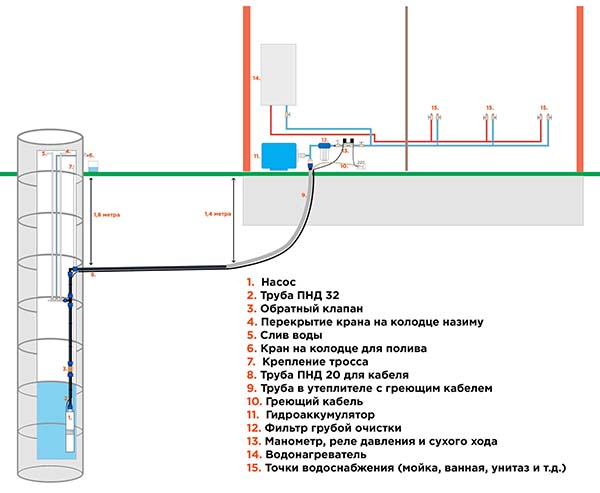

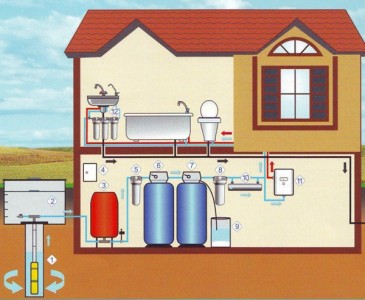

Проектирование системы водоснабжения частного дома от индивидуального источника
Для проектирования автономной системы водопровода необходимо, кроме простых арифметических расчетов подсчета сметы получить данные не только о производительности насосного оборудования, но и о возможностях источника обеспечить дом необходимым количеством воды.
На начальном этапе проектирования проводятся замеры глубины залегания горизонта поверхностных вод и горизонта основного водоносного слоя. Рассчитывается суточный дебит скважины или колодца. Проводится просчет максимального и минимального потребления воды в доме.
После получения начальных данных, определяется (в случае если не было определено ранее) место в котором будет оборудован источник водоснабжения и параллельно проектируется место, где будет расположен септик или резервуар для сбора стоков.
Просчитывается расстояние от источника водозабора до крайней точки установки крана водопровода и проводятся расчеты мощности насосного оборудования.
В процессе определения типа насосного оборудования выбирается вариант его установки – для глубинных насосов оборудование кессона над скважиной, для поверхностных насосных стаций место, где планируется его монтаж – в кессоне или в одном из помещений дома.
Далее проектируется:
- Внутренняя разводка труб в доме;
- Трасса прокладки труб от кессона к дому;
- Выбирается тип насосного оборудования, способ его установки и подключения, схема электропитания;
- Места установки сантехнических приборов и способа их подключения к водопроводу;
- Метод утепления наружного водопровода и кессона;
- Рассчитывается количество необходимых фильтров механической очистки воды и возможность подключения оборудования глубокой очистки воды;
- Составляется смета материалов и необходимых работ;
- Составляется поэтапный план проведения работ.
При составлении проекта автономного водоснабжения также просчитывается расстояние между источником водоснабжения и септиком, расстояние от септика до границы участка и источника водозабора на соседних участках.
И хотя согласование в местных коммунальных организациях и СЭС такого проекта не требуется, скорее всего, согласовывать его с соседями придется, ведь довольно часто случается так, что коммуникации соседних участков не согласуются по минимально допустимым санитарным нормам расположения, что может привести не только к конфликтам, но и более тяжелым последствиям – загрязнения стоками источников водоснабжения.
Проектирование сетей водоснабжения силами наших специалистов
Наши преимущества при проектировании сетей водоснабжения:
- все проектировочные мероприятия осуществляются в полном соответствии с действующим законодательством, поэтому регистрация проекта в надзорных органах не вызовет никаких затруднений;
- в процессе работ рассчитывается точное количество требуемых материалов и инструментов определяется совокупная стоимость всех проводимых;
- качественный проект позволит гарантировать надёжное и бесперебойное функционирование системы при условии соблюдения технологии монтажа.
Стоимость услуг по проектированию систем водоснабжения
Наименование и состав раздела проектной документации | Стоимость, руб/м2 |
---|---|
1.Водоснабжение. | |
- Пояснительная записка; | 23 |
- Баланс водопотребления; | 23 |
- Поэтажные планы с трассировкой хозяйственно-питьевого, притивопожарного и технологического водопроводов; | 23 |
- Принципиальная схема системы хозяйственно-питьевого, противопожарного и технологического водопроводов; | 23 |
-Спецификация оборудования; | 23 |
2.Канализация. | |
- Пояснительная записка; | 23 |
- Баланс водопотребления; | 23 |
- Поэтажные планы с трассировкой бытовой, технологической канализации и внутреннего водостока; | 23 |
- Принципиальные схемы бытовой, технологической канализации и внутреннего водостока; | 23 |
-Спецификация оборудования; | 23 |
Стоимость комплексный проекта по всем разделам составит 110 руб/м2 | |
Минимальная мотимость проекта составляет 15000,00 рублей |
