Проектирование электроснабжения

Проектирование электроснабжения
Получить коммерческое предложение

Компания ООО " Инженерные системы" (г. Москва) - профессиональная инжиниринговая компания. Мы реализуем инженерные системы здания или помещения на вашем объекте "под ключ" в любой точке России.

Звоните: 8 (495) 118-36-16 или отправьте быструю заявку.

Проектирование систем электроснабжения является неотъемлемой частью подготовки к строительству, реконструкции и ремонту помещений(зданий). Проект электроснабжения необходим для обеспечения корректного и безопасного использования всех видов электро устройств с учетом расположения трубопроводов, газовых, сантехнических, вентиляционных и прочих видов коммуникаций.

Разработка, составление, проектирование электроснабжения начинается с подготовки заказчиком ТЗ(техническое задание). Техническое задание включает в себя ряд документов (их копий), а именно технический паспорт или подробный план помещения(здания), ТУ(технические условия на присоединение к электросетям) если уже имеется, в которых прописано каким образом будет произведено подключение к электросетям, так же выделенная мощность в (кВт) отпущенная энергосбытовой компанией.

Пояснения и дополнения к планам помещения(здания) подготовленные непосредственно заказчиком, опираясь на которые инженер проектировщик составит черновой вариант проекта. Пояснения и дополнения к проекту должны содержать полное представление заказчика о расположении элементов электроснабжения его помещения(здания), а именно расположение розеток и выключателей, осветительных приборов (люстры, светильники и т.п. приборы), расположение ВРУ(вводно распределительное устройство) и электрощита(ов),  прочего электро оборудования. Так же необходимо предоставить полную карту используемого в бедующем процессе эксплуатации помещения(здания) электро оборудования с описанием применяемых приборов и указанием их потребляемой мощности в кВт. Это необходимо для правильного подбора инженером проектировщиком кабелей, щитового и другого электро оборудования необходимого для организации и проектирования электроснабжения объекта, эти данные будут отражены в настоящем проекте и в последствии будут взяты за основу при проведении электромонтажных работ на объекте заказчика.

Меры безопасности в проекте электросетей

Проектирование систем электроснабжения

Проектирование систем электроснабжения выполняется в соответствии с правилами электробезопасности, а также строительными нормами. Все токоведущие части должны быть изолированы, предусматривается защита от прямого прикосновения, защита сети от перенапряжения, защита потребителей от токов КЗ. Для этого выполняется следующее:

Материалы, необходимые для составления проекта

Проектирование электроснабжения начинается со сбора необходимой документации, среди которой: технические условия (учитывающие максимальную мощность, разрешенную поставщиком для данного коттеджа), поэтажный план дома с дизайн-проектом и проект всего участка, информация о потребляющих электроэнергию бытовых приборах.

Дизайн-проект дома и проект всего участка необходимы для оптимального расположения розеток, выключателей и осветительных приборов в помещениях и на приусадебном участке. При этом учитывается их дизайн (форма, цвет, фактура поверхности, материал, стиль).

Расчет электрических нагрузок

Расчет электрических нагрузок при проектировании

Проектирование электроснабжения обязательно учитывает потребляемую мощность всех приборов и устройств, которые планируется использовать. Это необходимо для того, чтобы внести необходимую корректировку в случае превышения лимита потребления энергии, для правильного выбора материала, сечения жил кабеля и параметра автоматических выключателей. Также это необходимо для принятия решения о монтаже дополнительных источников энергии (ветрогенераторов, дизельгенераторов и т.п.).

Для того, чтобы получить информацию о потребляемой мощности оборудования, изучаются паспортные данные и другие документы. Путем сложения всех цифровых значений получаем суммарную мощность, а затем прибавляем к ней еще 15% для того, чтобы был запас. Кроме того, в момент включения мощных потребителей пусковые токи возрастают, что необходимо учитывать в проекте.

Для предотвращения аварийного отключения потребителей в случае превышения порога силы тока в проект может быть заложен монтаж системы «умный дом», оптимально распределяющей нагрузку. Незадействованное оборудование своевременно отключается, снижая общее потребление электроэнергии.

Группировка потребителей

Розетки, приборы освещения и прочие потребители группируют при проектировании таким образом, чтобы монтаж сетей и управление коммутацией во время эксплуатации было максимально упрощено.

Отдельными группами могут быть выделены: верхнее освещение и настенные светильники, розеточная группа, потребители каждого отдельного помещения. Используется также поэтажное разделение. В самостоятельную группу могут входить мощные потребители или особо важные. Каждая группа заводится в электрощите на отдельный автоматический выключатель определенного номинала по току.

Трассы систем электроснабжения

Данный этап предусматривает проектирование трасс прокладки проводки для освещения и силовых цепей. При этом производится расчет сечений жил кабелей, выбор их марок. Это важно, так как для помещений с высокой влажностью (в ванных комнатах, саунах, бассейнах) следует применять кабели с повышенными требованиями к изоляции. То же касается наружной проводки: она должна выдерживать ультрафиолетовое излучение, влажность, перепады температур.

Проектирование защитно-коммутационного оборудования

Для того, чтобы не допустить возникновение токов короткого замыкания и предупредить различные аварийные ситуации, необходимо правильно подобрать защитно-коммутационное оборудование. Этот этап тесно связан с выбором сечения жил кабелей: для кабеля с жилами 1,5 мм² необходимо предусмотреть установку автоматов иного типа, чем для кабелей 2,5 мм² даже при условии подключения к ним одинаковой нагрузки. В результате проектирования разрабатывается система защиты от токов КЗ и нагрузки, и питающих кабелей.

Следующим шагом является проектирование электрощитов: выбирается тип, место их установки, и оборудование (автоматические выключатели, УЗО, реле напряжения, тип электросчетчика).

О централизованном управлении и системе «умный дом»

Это применяется в отношении освещения и общего управления электропитанием. На стадии проектирования электросети в коттедже предусматривается монтаж специального электронного оборудования, автоматически включающего и отключающего потребители. Система освещения предусматривает различные сценарии, что помогает сэкономить электроэнергию. К «умному дому» может быть подключено также управление жалюзи и шторами, а также аудио и видео оборудование, системы кондиционирования и вентиляции.

Все этапы проектирования, в том числе расчеты, чертежи и схемы, являются составными частями итогового документа – проекта. В него также входит спецификация различных материалов и оборудования, а также смета расходов, необходимых для монтажа системы снабжения дома электроэнергией.

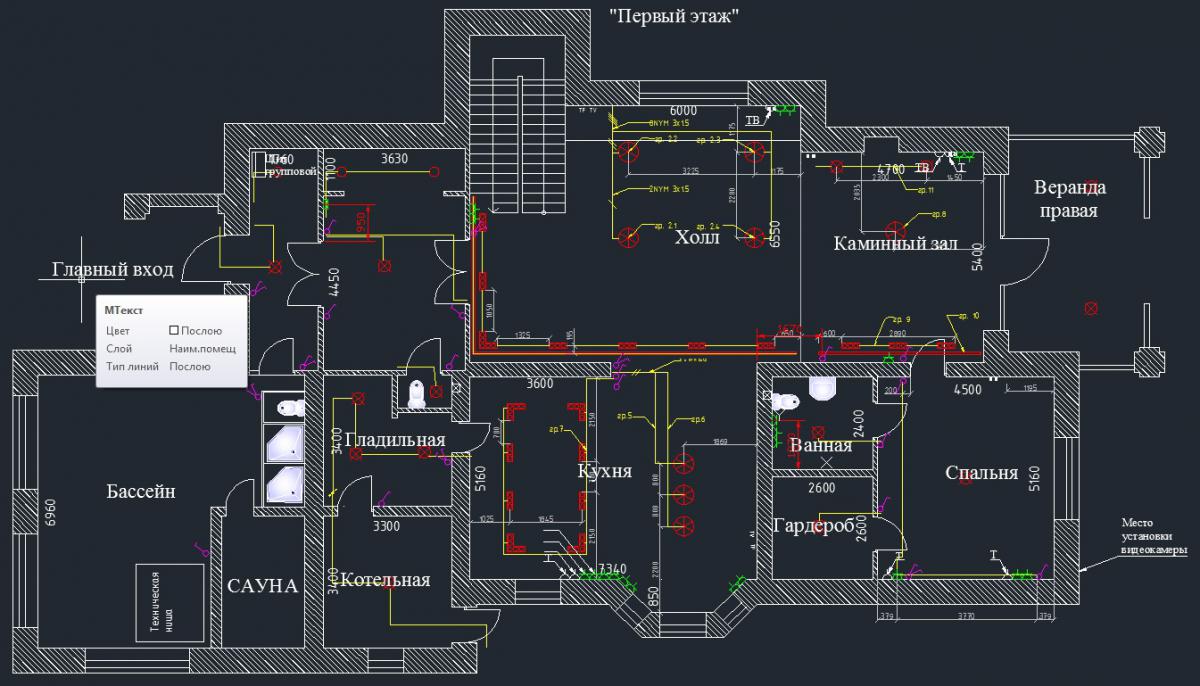

Пример согласованного плана

Проектирование электроснабжения промышленных предприятий

проектирование систем электроснабжения

Электричество на сегодняшний день является неотъемлемой частью любой сферы деятельности. Огромную и важнейшую роль оно выполняет на промышленных предприятиях. Перебои в подаче электроэнергии неудобны  не только тем, что наступает темнота и приостанавливаются технологические процессы, но также чреваты серьезными последствиями для здоровья и жизни человечества. Крайне недопустимы неполадки в электроснабжении при производстве каких-либо химический взрывоопасных веществ.

Во избежание возникновения подобных ситуаций важно с самого начала заботиться о надежности электричества на объекте, а именно – осуществлять правильное и профессиональное проектирование электроснабжения на предприятии.

Проектирование электроснабжения в руках профессиональных проектировщиков

Проектировщик – это высококвалифицированный специалист узкого профиля с высшим образованием, который до мелочей знает правильное проектирование систем электроснабжения.

Число проектировщиков в проектных организациях и отделах напрямую зависит от объема, степени сложности и сроков проектирования систем электроснабжения. Безусловно, очень важным критерием является и опыт работы специалистов, их продолжительность труда на промышленных предприятиях. Всем известно, что никакие знания теоретических аспектов не заменят практически навыков любого специалиста.

Проектировщик допускается к проектированию электроснабжения только в том случае, если имеет определенную лицензию. Также, существует специальный «Допуск СРО», который необходим для работы со сложными и опасными объектами.

Проектирование электроснабжения: начальный этап

Началом любого проекта является получение технического задания (ТЗ) на проектирование, которое выдается заказчиком. Происходит это еще на этапе строительства объекта. Очень важно в данный момент скоординировать работу всех служб, которые относятся к строительству предприятия.

Техническое задание для проектирования электроснабжения не может быть составлено без участия специалистов-технологов, поскольку число насосов напрямую влияет на число электрических двигателей. Следовательно, составление ТЗ на проектирование электроснабжения промышленного предприятия происходит на основе технологической схемы цеха.

По итогу согласования со всеми службами, участвующими в строительстве, и ответственными лицами, объект осматривает директор. После его одобрения предприятие передается в проектное бюро.

Что входит в проектирование электроснабжения промышленных предприятий?

При строительстве предприятия собирается единый пакет документов, в котором проект электроснабжения является важной составляющей. В данный проект включены те аспекты, которые относятся непосредственно к электричеству, а именно:

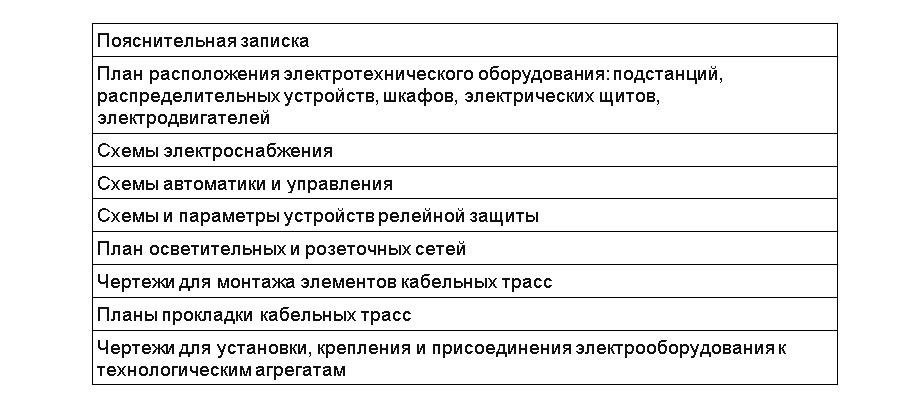

проект электроснабжения_пункты

Для быстрого ориентирования в проекте к нему обязательно прикладывается список чертежей в виде оглавления. Пояснительная записка – отдельно оформленная часть проекта. Стоит отметить, что перечисленное содержимое – далеко не все, поскольку проекты бывают совершенно разными.

Проектирование электроснабжения включает в себя очень широкий круг вопросов, что требует участия большого числа разработчиков. Ведь для каждой сферы электроснабжения необходим узкой квалификации специалист.

Пояснительная записка – важная составляющая проектирования электроснабжения

Пояснительная записка – это документ, который содержит в себе описания и пояснения относительно всего процесса проектирования электроснабжения промышленных предприятий.

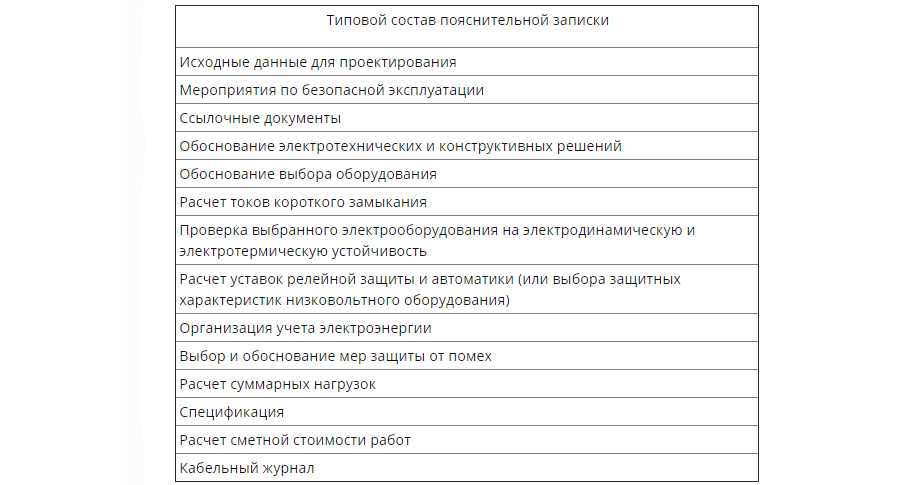

типовой состав пояснительной записки

Не стоит думать, что пояснительная записка выполняет роль непосредственного руководства при строительстве. Но при этом в данном документе объясняются такие моменты, как выбор тех или иных электроаппаратов, кабелей и др.

Проектирование систем электроснабжения и выбор оборудования для них

Выбор электрического оборудования для электроснабжения предприятия – очень ответственный и важный процесс, поскольку используемых устройств довольно много и каждое должно быть высокого качества. Рассмотрим выбор оборудования на примере электрического двигателя, вращающего вентилятор.

Перед вентилятором стоит очень важная задача – производство необходимой величины воздушного потока, которая характеризуется объемом перемещаемого лопастями воздуха за единицу времени. Именно опираясь на этот показатель и выбирается готовый вентилятор.

Электрический двигатель – это устройство, которое непосредственно приводит в действие вентилятор. Первоначально проектировщик должен определить мощность двигателя, исходя из характеристик вентилятора. Также необходимо учитывать правильный запуск электродвигателя с учетом его степени нагрузки на валу. То есть, недостаточность пускового момента чревата сгоранием двигателя после тяжелого старта.

Корпус электрического двигателя отличается защитой от влияния внешних факторов. Именно поэтому, выбирая двигатель необходимо учитывать условия его эксплуатации и, соответственно, степень защиты оборудования (IP).

Важным этапом является подключение двигателя к электросети. Для этой цели специально осуществляется конструирование электрощитовой и распределительного пункта. При этом учитывается число моторов в цехе, а также расстояние между ними и до них.

В процессе создания проекта щитовой во внимание берется общий объем нагрузки, которая в ней концентрируется.

Выбор кабельно-проводниковой продукции при проектировании электроснабжения не менее важный момент. Например, кабель соединения электрического двигателя и щитовой выбирается с учетом номинального тока электродвигателя.

Показатель сечения должен выдерживать номинальный и кратковременно-пусковой токи длительное время. Сечение может быть увеличено, если по итогам расчетов понижение напряжения повлечет за собой ухудшение показателей функционирования двигателя (ведь кабель является дополнительным сопротивлением цепи питания).

Электрическому двигателю необходимо обеспечить индивидуальную защиту для более продуктивной и бесперебойной работы. Для этой цели используются автоматы (автоматические выключатели) и тепловые реле. Их главная роль состоит в отключении электролинии двигателя при возникновении перегрузок и коротких замыканий (КЗ).

Магнитные пускатели и контакторы выбираются с целью управления работой.

Частотный преобразователь устанавливается вместо пускателя в ситуации, когда необходимо регулировать обороты вентилятора в период работы.

В заключении стоит отметить, что необходимо произвести расчет тока короткого замыкания в ситуации его возникновения в отдаленной точке – барно двигателя.
