Проектирование систем вентиляции

• На чем основываются проектные решения?
• Какие задачи решаются проектированием?
• Что входит в проектную документацию?
• Какие расчеты проводятся при составлении проекта?
• Какие формулы применяются?
• Этапы проектирования вентиляции
• Наглядный разбор проектной документации для магазина
• Особенности составления проекта разных типов систем
• Компьютеризация проектирования вентиляции

На чем основываются проектные решения?

Для каждого здания характерны свои требования к вентиляционной системе:

1. В квартирах подбор осуществляется согласно СП 60.13330.2016 или СП 54.13330.2016. Также при расчетах учитываются стандарты Р НП АВОК 5.2-2012. Основным условием является компактность системы при большом функционале. Обычно высота потолков не превышает трех метров, поэтому громоздкое оборудование NED или Корф не получится уместить в имеющееся пространство. Здесь удобно использовать небольшие приточные системы с электронагревателем воздуха и рекуператором (для кладовок, ванных комнат и балконов).
2. Проекты для частных домов создаются по тем же сводам правил, однако ряд норм берется из СаНпиН 2.1.2.2645-10. Отличиями от квартирных систем становится необходимость использования датчиков углекислого газа в гаражах, связанных вентиляционными каналами с жилыми помещениями. Также рекомендуется устанавливать VAV оборудование, которое обеспечит переменный расход воздуха. Поскольку частные сооружения возводятся по индивидуальным проектам, при большой высоте потолков допустимо использовать оборудование NED и Корф или стандартные системы Electrolux, SHUFT и так далее.
3. Для создания систем воздухообмена в заведениях общественного питания нормы и правила более строгие. Здесь дополнительно учитываются требования ТСН 31-320-2000 и СП 118.13330.2012. В вентиляции обязательно должны присутствовать устройства, обеспечивающие приточно-вытяжную функцию. В ряде случаев рекомендуется использовать ионизаторы или другие приборы очистки воздуха. Расчет оборудования и каналов определяется количеством посетителей, количеством техники на кухне и другими параметрами характерными для кафе или ресторанов.
4. Проект вентиляции для коммерческих помещений (офисов, ТЦ, магазинов и так далее) отличается наибольшей сложностью. Они обладают высокой мощностью, которая нередко превышает обычные системы по характеристикам в 100 раз. В данном случае проект обязательно создается специалистом. Все работы проводятся только квалифицированными мастерами согласно регламентам, соответствующим специфике сооружения.

При обустройстве частных домов и квартир создание вентиляции проводится по желанию владельца или на основе стандартов для многоэтажных зданий. Однако для массивных коммерческих сооружений проектирование и монтаж вентиляции является обязательной составляющей.

Какие задачи решаются проектированием?

Перед специалистом, создающим проект системы вентиляции, встает вопрос создания качественного воздухообмена в помещениях согласно условиям эксплуатации сооружения.

Проектировщику необходимо добиться:

• сбалансированного воздухообмена в помещениях с вентиляцией;
• правильного подбора каналов на основе расчетов давления и аэродинамики;
• свести количество шума при работе оборудования к минимуму;
• определить оптимальные места установки и закрепления элементов;
• совместить систему воздухообмена с отоплением;
• обеспечить удобство обслуживания вентиляции в дальнейшем;
• снизить общие расходы клиента на закупку материалов и оборудования.

Опытный, квалифицированный проектировщик способен создать многофункциональную вентиляцию с теплообменом, сократив затраты владельца к минимуму. Именно по этой причине услуги проектирования даже в частных домах являются выгодным решением, которое дополнительно обеспечит надежность и долговечность системы.

Что входит в проектную документацию?

Полный пакет документов включает детальную информацию по системе:

1. Общие данные. Отдельный лист (листы), содержащий краткое описание каждого чертежа в проекте. По нему инженеры, монтажники и другие специалисты смогут быстро найти необходимый чертеж или схему, а также определить заданные характеристики, которые должны соответствовать фактическим данным.

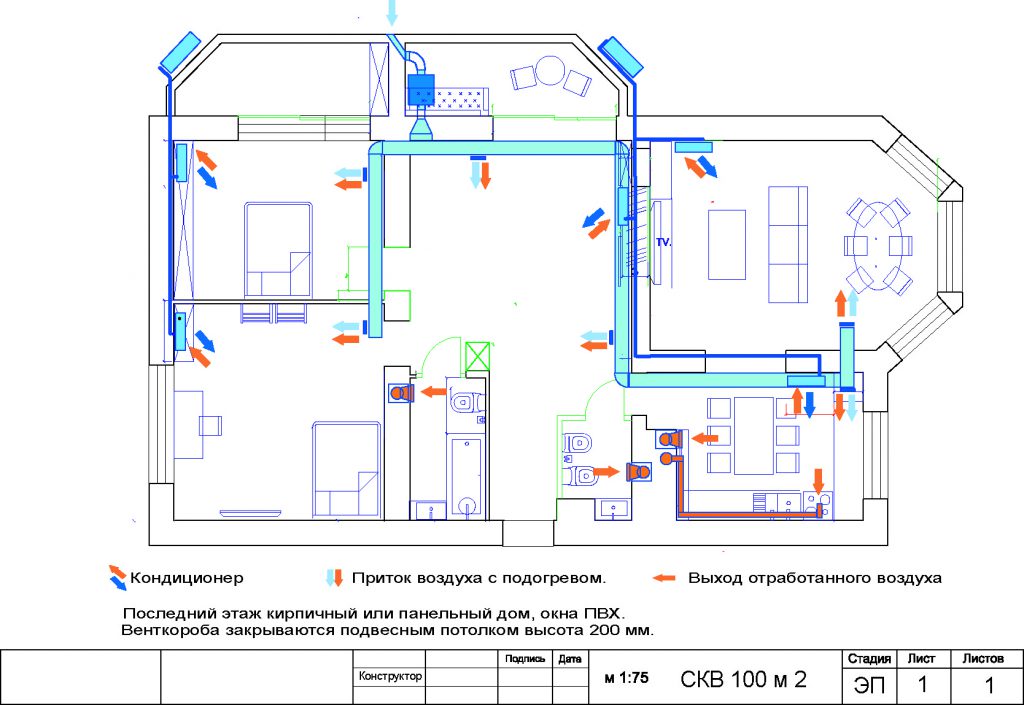

2. План систем вентиляции (отдельный для каждого этажа) – это наиболее важный элемент проекта, на основе которого проводятся монтажные работы. Здесь указаны согласования инженерных решений и способы будущего обслуживания. В состав плана входят трассировки и размеры каналов, расход воздуха на различных участках, маркировка оборудования и решеток.
3. Схема вентиляционной системы. Здесь также присутствуют данные, необходимые для монтажа, однако в вертикальной плоскости. В схеме учитываются пересечения воздуховодов, размещение и опуски.
4. Планы и схемы теплоснабжения. Если в приточной системе будет использоваться отопительное оборудование, оно также указывается в проекте. Обычно в качестве устройств теплообмена применяются водонагревательные приборы или рекуператоры. Характеристики, места подключения и другие данные указываются инженером-проектировщиком в проекте после детальных расчетов. Без схем и планов систем теплообмена не получится запустить вентиляцию в холодный период.
5. Узлы крепления каналов. Воздуховоды фиксируются по-разному, поскольку размеры и модификации коробов сказываются на допустимых способах монтажа. В проекте указывается тип креплений, их количество и способы фиксации в определенных плоскостях.
6. Информация по оборудованию и материалам. Данное приложение в проекте называется спецификой, которая определяет количество приборов и изделий, необходимых для монтажа вентиляции. Сегодня расчеты автоматически выполняются программным обеспечением, однако проверка и добор недостающих элементов осуществляются проектировщиком.

Без проведения тщательных расчетов и проектирования невозможно точно подобрать устройства и воздуховоды, а также комплектующие. Отсутствие детальной информации скажется на характеристиках и надежности системы, при этом она будет крайне несбалансированной. Это нередко приводит к образованию конденсата, грибка, плесени и другим негативным факторам.

Какие расчеты проводятся при составлении проекта?

В комплекс математических расчетов включены все данные по системе. Необходимо определить количество материалов, номинальную мощность, воздействие внешних факторов, требования к теплообмену и множество других параметров. Однако основными и минимальными расчетами становятся:

• определение расхода воздуха (по нормам кратности с опорой на избыток тепла или влаги);
• аэродинамический расчет (давление от вентилятора на каналы и баланс веток вентиляции);
• отвод тепла и влаги (удаление паров и горячих масс с кухни, ванной и так далее).

Ряд расчетов является уникальным для конкретных помещений. Например, в гаражах требуется учесть количество выхлопных газов, в котельных объем выводимых продуктов сгорания и так далее. По этой причине, указанные выше расчеты являются лишь основными. В сложных проектах, затрагивающих все помещения сооружения, проводится более детальный анализ.

Какие формулы применяются?

В проектах для расчета рабочих параметров используются математические формулы, указанные в ГОСТ и СНиП. Часто в них фигурируют константы, которые также присутствуют в регламентах. Для определения каждой характеристики используются свои формулы. Основной является расчет мощности:

1. Определение мощности приточно-вытяжной системы воздухообмена с использованием оборудования:

L = n x V;

L – требуемая мощность системы, n – кратность обмена воздуха по регламенту, V – объем помещения.

2. Если помещение используется в качестве жилья или коммерческой деятельности, где постоянно присутствуют люди, расчеты мощности проводятся по формуле:

L = N x L_N;

L – необходимая мощность вентиляции, N – максимальное количество человек (берется с погрешностью), L_N – объем потребляемого воздуха каждым человеком (по регламенту).

В СНиП 41-01-2003 показатели потребляемого объема воздуха людьми уже указаны вместе с условиями эксплуатации вентиляционных систем. В жилых сооружениях стандартным показателем является 3 м3/ч на каждый квадратный метр помещения.

Этапы проектирования вентиляции

Процесс составления проектно-сметной документации стандартен для всех видов систем. Создание проекта разделяется на два основных этапа: изучение объекта и разработку. Первый требует сбора данных необходимых для проведения расчетов и согласования решений.

На основе собранных сведений выбираются:

1. Тип вентиляционной системы. В качестве способа воздухообмена сегодня используются естественная, гибридная или приточно-вытяжная системы вентиляции. Первые две могут монтироваться без создания проекта, однако для последней документация является обязательной.
2. Набор и марка оборудования. После расчетов и изучения объекта, определяются допустимые виды устройств и их номинальные характеристики. В механической системе могут присутствовать фильтрующие элементы, нагревательное оборудование, кондиционирование воздуха, увлажнители и многое другое. Все устройства выбираются с учетом допустимых показателей мощности и функциональности. Неправильный подбор приведет к избыткам тепла, влаги и прочим негативным последствиям.
3. Способ распределения воздуха и вид решеток. Вторые могут монтироваться на стенах, в полу и потолках. От варианта расположения зависит способ подачи воздуха (нередко к системам кондиционирования). Методы также сказываются на вариантах монтажа каналов.
4. Места расположения материалов и оборудования. После изучения объекта специалист определяет оптимальные способы монтажа коробов, места установки вентиляторов и так далее. Это сказывается на ряде параметров, поэтому важно сразу определить расположение элементов, чтобы не вносить поправки в дальнейшем.

После выбора указанных параметров, проводится согласование технического задания. Далее создается эскиз системы, с которого начинается разработка проекта.

Наглядный разбор проектной документации для магазина

Предлагаем вашему вниманию видео, в котором рассказывается о проекте вентиляционной системы для магазина, разработанной согласно СНиП.

Особенности составления проекта разных типов систем

Проектирование системы вентиляции подразумевает несколько больший фронт работ, так как в этом случае необходимо оборудовать разводку охлаждающей установки. В зависимости от выбранного устройства, разнятся и масштабы проекта. Сплит-система представляет собой отдельно функционирующую структуру, никак не связанную с вентиляцией, а значит, и с притоком свежего воздуха. При этом воздушные потоки циркулируют без вливания дополнительных порций воздуха.

Соответственно, проектирование вентиляции такой системы требует меньших затрат. Если планируется монтаж совмещённой системы, то делается упор на производительность оборудования. Создание проекта методом прокладки центральной магистрали происходит непосредственно перед строительством короба здания, в этом случае учитывается возможность разводки каналов, чтобы обеспечить каждое из помещений возможностью регулирования параметров воздушной среды.

Проектирование вентиляции, прежде всего, зависит от используемого при строительстве короба материала. Если применяется сруб или гладкая доска, а отопление печного типа, то нет необходимости в дополнительном оборудовании (с учётом небольшой площади жилья), так как основная система циркуляции воздушных потоков — естественная.

В случае если используется каркасный материал или кирпич, то проектирование вентиляции в доме начинается с расчёта воздухообмена в каждой из комнат, а также вычисления сечений вентиляционных каналов.

Вытяжка устанавливается на кухне и в санузле — эти помещения ввиду повышенных значений температуры и влажности требуют особых условий, соответственно, кратность воздухообмена должна быть выше, чем в прочих помещениях. Для обеспечения данных условий предпочтение по установке вытяжного оборудования отдаётся именно этим помещениям. Руководство по проектированию вентиляции подразумевает выполнение ряда правил, среди которых:

1. Предварительный анализ помещения.
2. Расчёт основных параметров (воздухообмен, его кратность, сечения вентиляционных каналов, производительность оборудования).
3. Определение наиболее подходящей конструкции сети воздуховодов с возможностью технического обслуживания, что обеспечивается удобством доступа к основным узлам системы.
4. Подбор оборудования на основании ранее рассчитанных параметров помещения.
5. Оснащение вентиляционной системы защитой от шума.
6. Обеспечение теплоизоляции вентиляции.

Данная цепочка действий включает в себя дополнительные нюансы, например, подбор материала воздуховодов, возможность быстрой реорганизации и ремонта на случай, когда система полностью вышла из строя.

Дополнительная информацию по проектированию вентиляции: https://www.airfresh.ru/proektirovanie-ventilyatsii.htm

Дополнительная информацию по проектированию дымоудаления: https://www.airfresh.ru/Proektirovanie-dymoudaleniya.htm

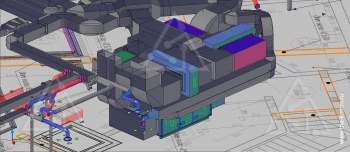

Компьютеризация проектирования вентиляции

Проектирование вентиляции — это очень сложный и кропотливый труд. Он требует больших знаний в этой сфере. Для того чтобы облегчить работу специалистам, была создана программа для проектирования вентиляции. И таких приложений на данный момент уже достаточно много, как для больших организаций, так и для не очень опытных пользователей. Например, Vent-Calkona работает на основе расчетов по формулам Альтшуля и позволяет производить гидравлический расчет воздуховода. Похожих программ на информационном рынке предлагается предостаточно, например CADvent, AutoCAD, Ventmaster и т. д., с помощью которых можно без больших усилий создавать проекты в 3D, 2D графике, чертежи и многие другие расчеты.
