Традиционно внутренний блок бытовой сплит-устройство располагается на стене. Для большинства такое размещение наиболее приемлемо, удобно. Но не всегда возможно так установить климатическую технику в силу определенных конструктивных особенностей здания, помещения. В этом случае возможно купить напольно потолочный кондиционер Daikin, например, или Самсунг, Хитачи, Фуджитсу, Леберг, Ballu, а также Midea кондиционеры и т.д.

Кондиционер напольно-потолочного типа. Особенности

Представляет собой сплит-установку, состоящую из внешнего, внутреннего модулей. Наружный блок такой же, как и у стандартных сплитов, включает конденсатор, компрессор, вентилятор. Монтируется на фасаде здания.

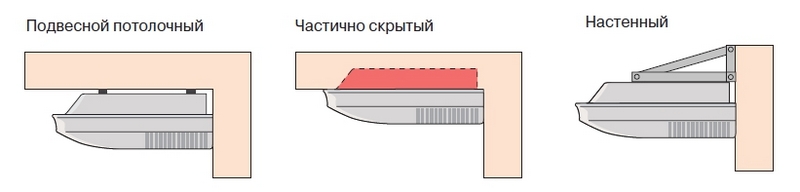

Внутренний блок структурно не отличается от настенных версий: испаритель, вентилятор, блок автоматического управления, система фильтрации, дренажная емкость. Особенность – установка напольно потолочного кондиционера. Размещается на полу, либо потолке в зависимости от особенностей помещения, здания.

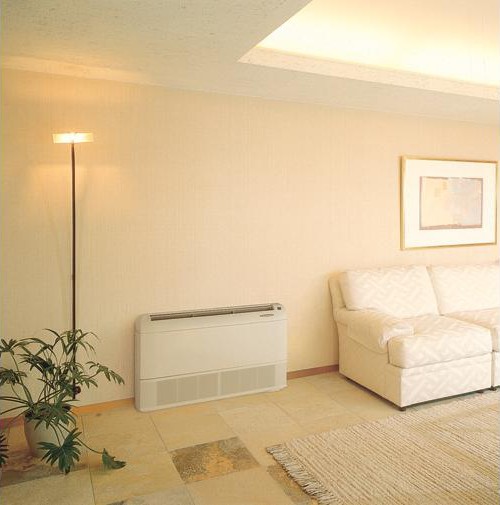

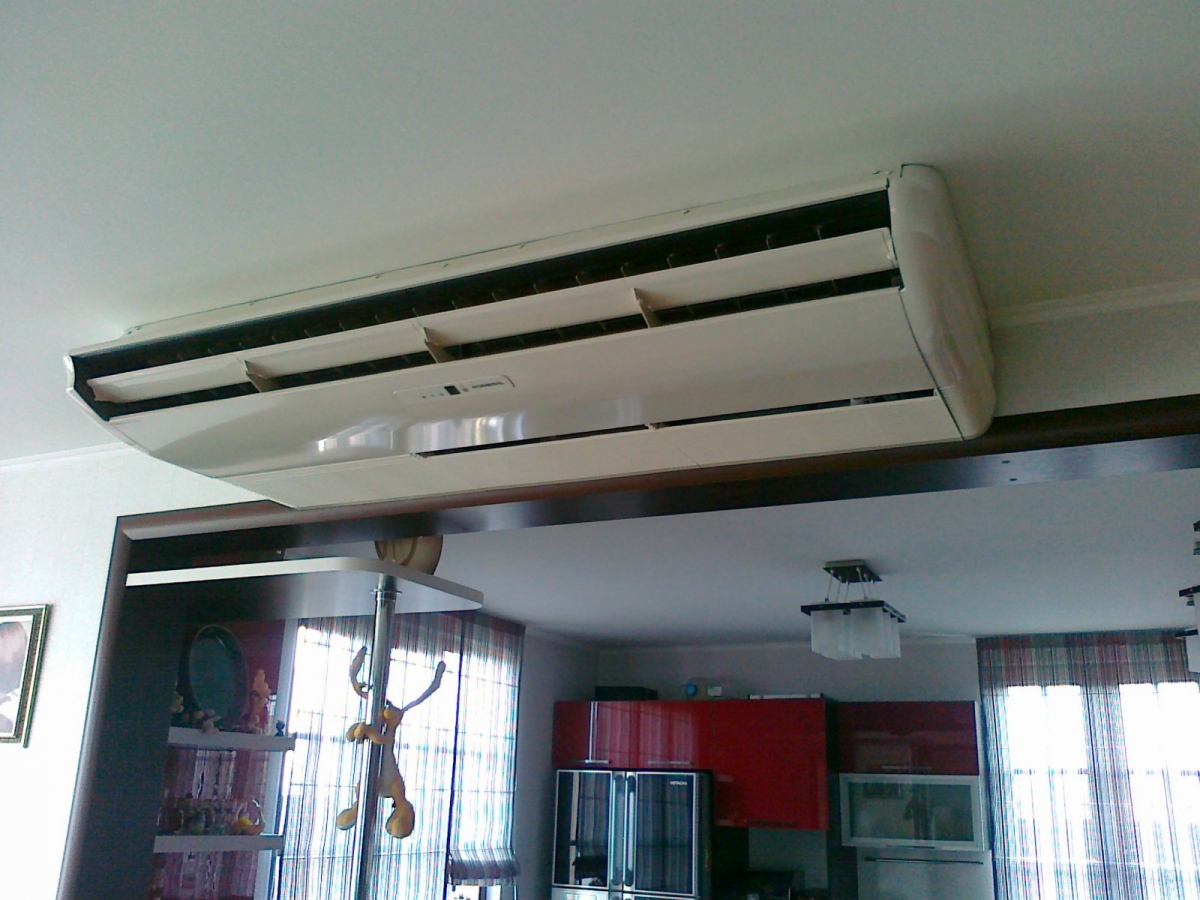

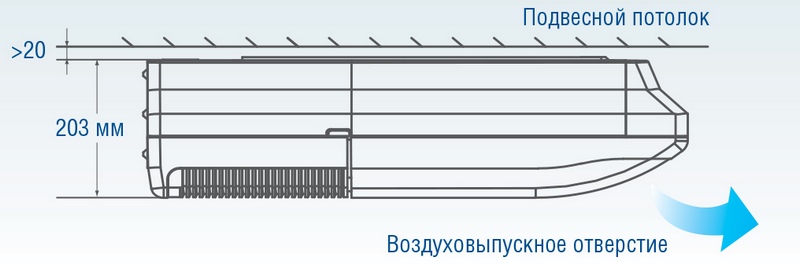

При размещении внутреннего модуля на полу поток прохладного воздуха проходит вдоль стены вверх. Потолочный монтаж распределяет воздухопоток вдоль потолка. Оба варианта комфортны для человека, так как воздушные массы распространяются постепенно, без направленного сильного потока.

Отличаются большой мощностью (кондиционеры Chigo CUA-48HR1/COU-48HSR1 на 14киловат), так как изначально создавались как полупромышленная климатическая техника более крупных размеров с высокой производительностью.

Устройство и работа

Структурный состав данных изделий не отличается от обычного настенного прибора. Схема включает такие основные устройства:

• для кондиционера – наружный и внутренний агрегаты;
• для фанкойла – сам фанкойл, чиллер и насосную станцию.

Разумеется, для работы также требуются соединительные элементы (трубы, шланги, кабели и т. п.) и устройства управления. Во внутреннем блоке кондиционера (фанкойле) условно можно выделить, помимо корпуса, такие ключевые компоненты:

• теплообменный контур испарителя;
• дренажный поддон;
• поддон под конденсацию влаги;
• центробежные вентиляторы;
• фильтр воздуха.

Наружный агрегат кондиционера сходен по устройству с чиллером. Разница только в масштабах, поскольку последний является сердцем системы из множества фанкойлов. В наружном блоке можно выделить:

• теплообменный контур конденсатора;
• вентилятор;
• компрессор;
• блок автоматики (с функцией защиты и управления);
• фильтр воздуха.

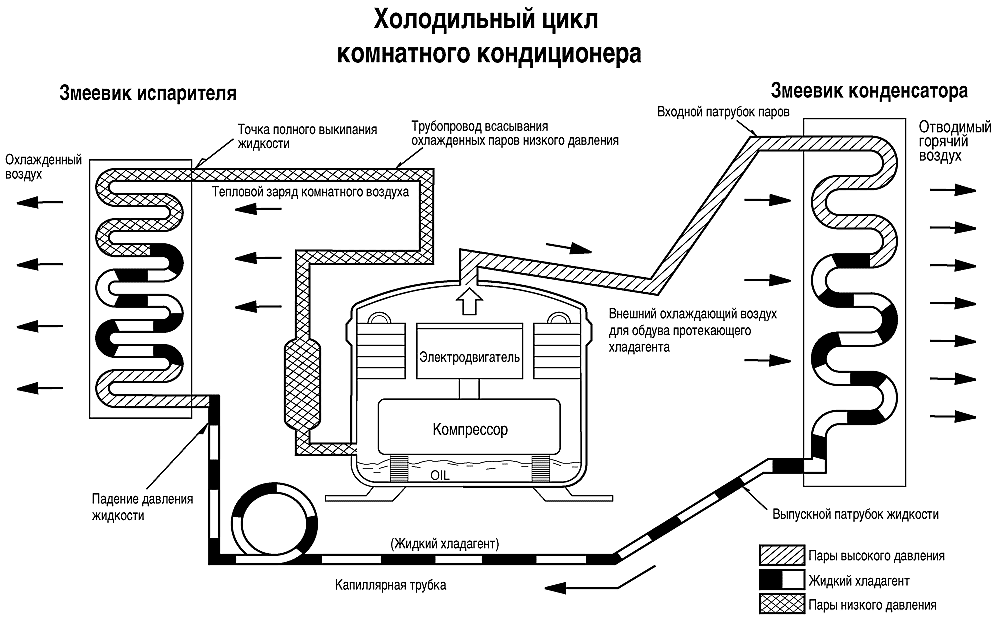

Принцип работы, если говорить о режиме охлаждения, кроется в том, чтобы горячий воздух из помещения выгонялся наружу и замещался холодным. Это реализуется с помощью хладагента (фреона), циркулирующего между блоками по определенной схеме. Основные процессы функционирования кондиционера (фанкойла) можно описать так:

• испарение фреона в теплообменном контуре испарителя (внутр. блок), сопровождающееся поглощением энергии (то есть охлаждение контура испарителя);
• конденсация фреона в теплообменном контуре конденсатора (нар. блок), сопровождающееся отдачей энергии (то есть нагреванием контура конденсатора);
• сжатие фреона компрессором (нар. блок);
• дросселирование через капиллярную трубку (нар. блок).

Капиллярная трубка способствует, вследствие своего малого сечения, распадению системы на два контура: с высоким давлением и с низким. За счет этого и происходят описанные процессы. Компрессор обеспечивает создание высокого давления на участке перед этой трубкой – в теплообменном контуре конденсатора, а низкого – на последующем участке – в теплообменном контуре испарителя.

Фреон в газообразном состоянии, под высоким давлением и горячий, переходит в теплообменном контуре конденсатора в жидкое состояние, охлаждаясь при помощи вентилятора. Так тепловая энергия в наружном агрегате переходит в окружающую среду. Протекая через капиллярную трубку, холодный фреон поступает в контур с низким давлением. Дойдя до внутреннего агрегата, он участвует в противоположном процессе. Здесь, в теплообменном контуре испарителя, фреон нагревается при помощи центробежных вентиляторов. Одновременно воздух помещения охлаждается. На выходе из контура испарителя фреон снова становится газом, после чего направляется в компрессор наружного агрегата, и процесс повторяется.

Описанная технология не является отличительной для рассматриваемого типа кондиционера (фанкойла). Она справедлива практически для любого другого климатического прибора, построенного из двух раздельных агрегатов (внешнего и внутреннего).

Несмотря на отмеченную универсальность данного оборудования, из нее не следует никакого ущерба функциональности. Такой кондиционер (фанкойл) может иметь:

• достаточную мощность (обычно от 5 до 20 кВт);
• регулируемые горизонтальный и вертикальный ряды заслонок в выходном канале;
• многоскоростной турбовентилятор;
• современную электронную начинку и пульт управления;
• антибактериальные фильтры очистки;
• совершенную систему сбора и удаления конденсирующейся влаги;
• и при всем при этом низкий уровень шума.

Сфера применения

Конструктивные характеристики позволяют размещать климат-устройства внутри помещений, когда настенные модели установить не представляется возможным. Монтаж напольно потолочных климат-устройств производится:

• квартиры, жилые дома, внутри которых размещение внутреннего блока на стене невозможно;
• когда настенный монтаж предполагает большие сложности;
• слишком протяженная фреоновая трасса для настенной установки;

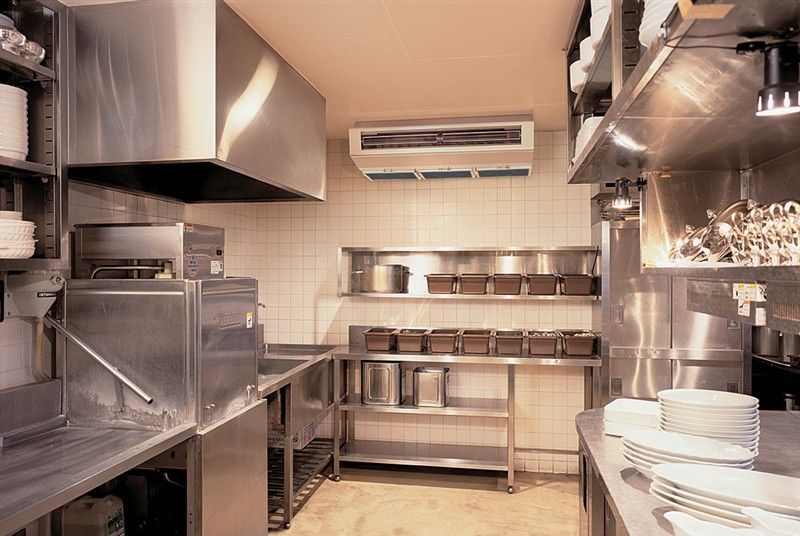

• торговые, общественные помещения, рестораны с большой площадью остекления стен;
• офисные помещения с установленными вдоль стен стеллажами;
• помещения, у которых нет возможности скрыть коммуникации настенных, кассетных сплит-устройств внутри стен, под потолком (модели потолочных кондиционеров Vertex).

Кондиционер с инверторным компрессором

Ведущие производители климатического оборудования выпускают сплит кондиционеры, способные экономно расходовать электрическую энергию. Инверторный кондиционер автоматически понижает свою мощность, когда комнатный воздух достигает необходимых температурных показателей и продолжает работать на сниженных оборотах, поддерживая нужный режим.

К ним можно отнести потолочные кондиционеры Panasonic, напольно потолочный кондиционер LG, кондиционер Aux 7 кВт, кондиционеры Hitachi hitachi raf 50nh4, американские кондиционеры Cooper Hunter и др.

Инверторный кондиционер обладает рядом преимуществ, среди которых:

• энергоэффективность, экономичность;
• высокая производительная мощность (кондиционер Aux 60 Вт, );
• низкий уровень рабочего шума (до 20 дБ ночного режима);
• более долгий гарантийный срок;
• механизмы компрессора изнашиваются медленнее;
• точная регулировка температурных параметров;
• длина трассы (потолочный кондиционер Dantex RK-12 SEG, напольно потолочные кондиционеры General Climate GC/GU-CF 24 HRN1 – до 25 м, GC/GU-CF 48 HRN1 – до 50 м).

Климатическая техника без корпуса

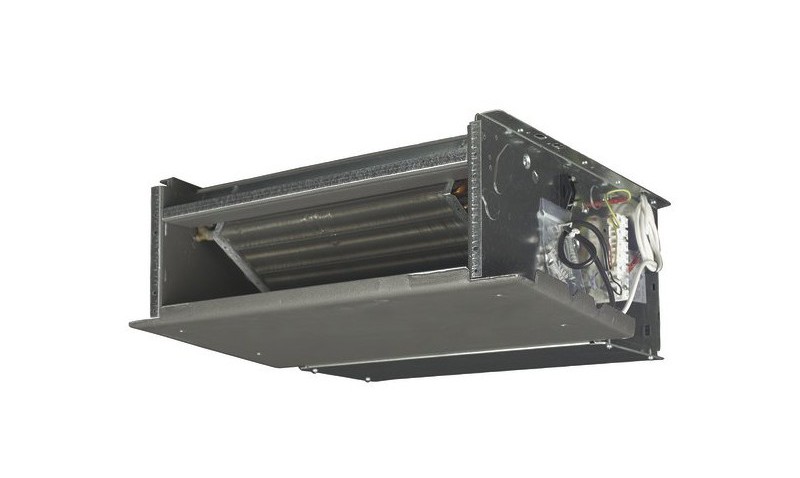

Производится климатическая техника, по своим конструкционным характеристикам похожая на сплит-установку – напольно-подпотолочный кондиционер без корпуса.  Функции внешнего блока выполняет чиллер. Теплоноситель – вода, антифриз, возможно подключение к центральному отоплению.

Отличительные особенности:

• чиллер и фанкойл могут быть разнесены на большое расстояние без потери качества работы устройства;
• охлаждающий, обогревающий контур формируется из теплоносителей, пластиковых водопроводных труб. Соответственно стоимость монтажа снижается в значительной степени;
• типовое разнообразие позволяет устанавливать фанкойлы в скрытых нишах стен, потолка. Ширина фанкойла без корпуса 20 см. Тип устройства влияет на способ его подключения;
• возможность работы на обогрев, или охлаждение (двухтрубные установки), или совмещение обогрева и охлаждения (трехтрубные).

Безопасность. Коды ошибок

Напольно-потолочное оборудование оснащается устройством безопасности, которое отвечает за правильное использование сплита. Когда происходит неверное назначение параметров, режима и т.д. на дисплее внутреннего модуля, пульта дистанционного управления высвечивается код ошибки.

Коды неисправностей для каждого оборудования свои. Расшифровка содержится в технической документации к климатическому оборудованию. Каждый код ошибки обозначает отдельную неисправность, которую необходимо устранить.

Причем у одного производителя разные типы климат-техники (сплит, канальные, кассетные, колонные) имеют разные обозначения неисправностей, которые обязательно следует сверять с расшифровкой в инструкции.
